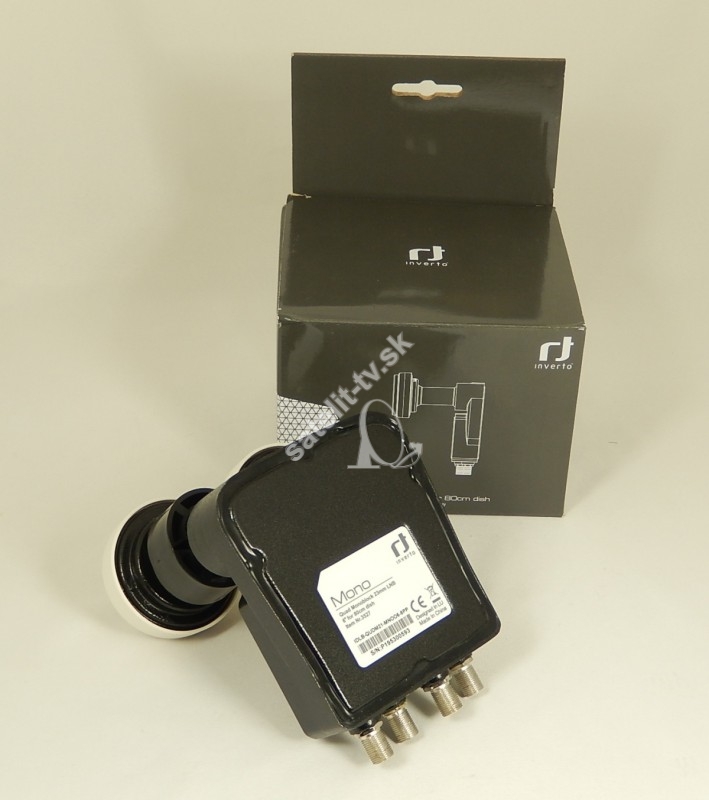

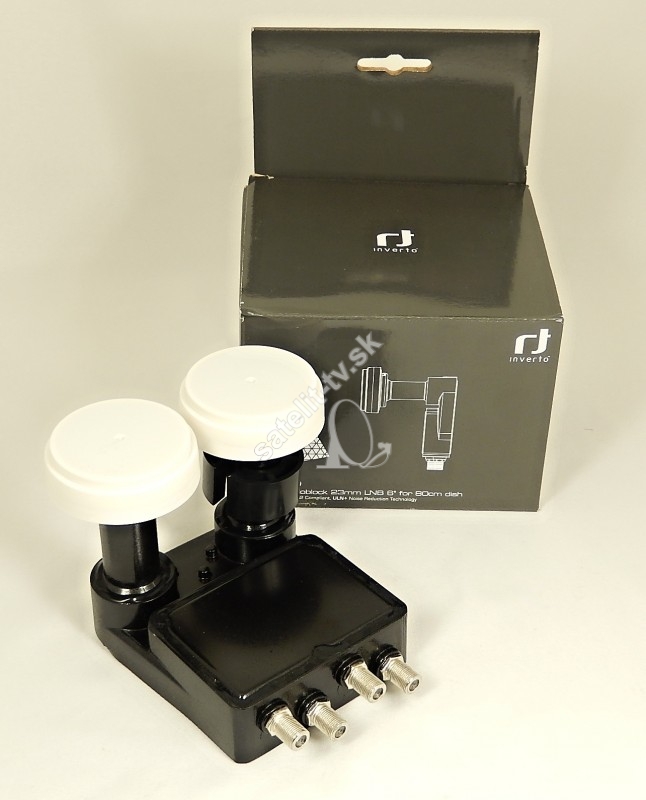

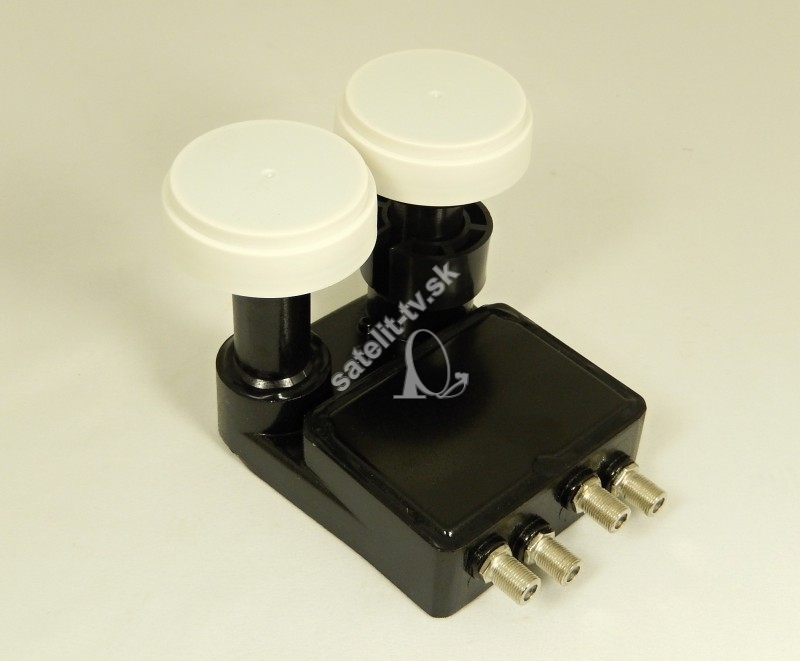

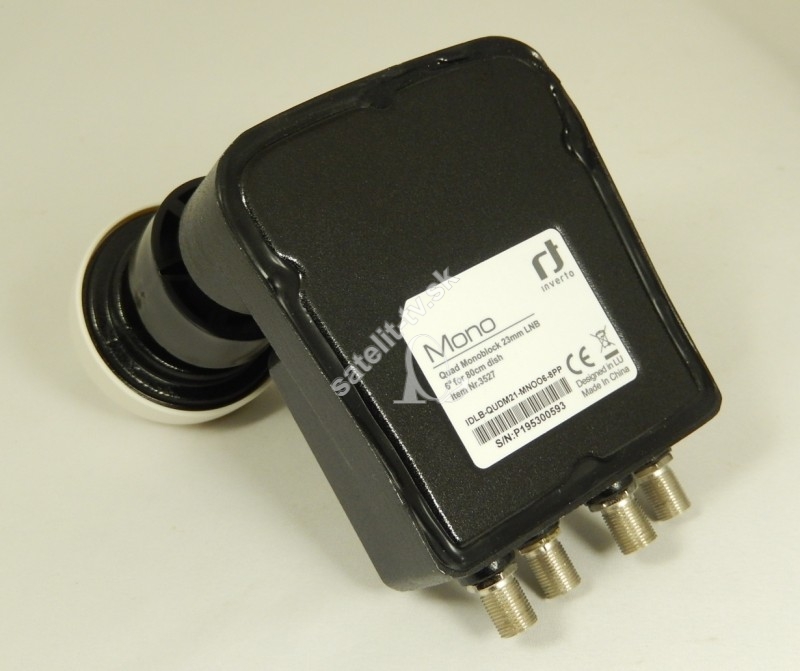

LNB INVERTO Monoblock Quad 6° stupnov až pre 4 satelitné prijímače a pre príjem z dvoch družíc na nezávysle sledovanie . Part No. IDLB-QUDM21-MNOO6-8PP

Tento LNB INVERTO Monoblock Quad 6° stupnov
ktorý je špeciálne navrhnutý pre európske trhy HDTV , umožňuje duálny satelitný príjem. Môže byť použitý na príjem satelitného vysielania (na 80 cm anténe ale aj na 100 cm anténe ) z akýchkoľvek dvoch satelitov s odstupom 6 °. Toto LNB umožňuje distribúciu signálu na maximálne štyri set top boxy s jednoduchým tunerom (alebo dva STB s dvojitým tunerom). Je optimalizovaný pre prenosy vo vysokom rozlíšení a poskytuje vynikajúci výkon v rámci šumového čísla. Tento LNB je navrhnutý tak, aby spĺňal prísne špecifikácie a bol vyrobený podľa najvyšších štandardov kvality v odbore, a je ideálnym riešením pre príjem satelitného vysielania v celej Európe.

LNB Monoblock Quad Inverto 6°



Základné vlastnosti

1. Nízkofázový hluk, kompatibilný s DVBS2 (HDTV)
2. Nízka hlučnosť (0,2 dB)
3. Nízka spotreba energie
4. Veľmi vysoká izolácia krížovej polarizácie
5. Veľmi vysoká frekvenčná stabilita



Technické špecifikácie

1. Nízkofrekvenčný rozsah vstupnej frekvencie: 10,7 GHz ~ 11,7 GHz
2. Nízkofrekvenčný rozsah výstupnej frekvencie: 950 MHz ~ 1950 MHz
3. Nízkopásmová frekvencia LO: 9,75 GHz
4. Vysokofrekvenčný rozsah vstupnej frekvencie: 11,7 GHz ~ 12,75 GHz
5. Vysokofrekvenčný rozsah výstupnej frekvencie: 1100 MHz ~ 2150 MHz
6. Vysokofrekvenčná LO frekvencia: 10,6 GHz
7. Hluková hodnota: 0,2 dB typ. (Max. 0,7 dB)
8. LO teplotný posun: ± 3,0 MHz Max.
9. Počiatočná presnosť LO pri 25 ° C ± 1,0 MHz Max.
10. LO fázový šum pri max. 10 kHz -90 dBc / Hz.
11. Zisk konverzie: 50 dB ~ 65 dB
12. Zvlnenie zisku (nad šírkou pásma 26 MHz): ± 0,75 dB
13. Zmena zisku (v celom pásme): ± 4 dB max.
14. Odmietnutie obrazu: 40 dB min.
15. 1 dB kompresný bod (@ výstup): 0,0 dBm min.



Ovládanie

1. Výber satelitu A / B / C / D DiSEqC 1.0: (So A * = Hotbird 13 ° východne, So B = ASTRA 19,2 ° východne)

2. Main Features

3. Low Phase Noise, DVBS2 (HDTV) compliant
4. Low Noise Figure (0.2 dB)
5. Low Power Consumption
6. Very high Cross Polarization Isolation
7. Very high Frequency Stability

8. ---

   Technical specifications
   Low band input frequency range	10.7 GHz ~ 11.7 GHz
   Low band output frequency range	950 MHz ~ 1950 MHz
   Low band LO frequency	9.75 GHz
   High band input frequency range	11.7 GHz ~ 12.75 GHz
   High band output frequency range	1100 MHz ~ 2150 MHz
   High band LO frequency	10.6 GHz
   Noise figure	0.2 dB typ. (0.7 dB max.)
   LO temperature drift	±3.0 MHz Max.
   LO initial accuracy	±1.0 MHz Max.
   LO phase noise @ 10 kHz	-90 dBc / Hz max.
   Conversion gain	50 dB ~ 65 dB
   Gain ripple (over 26 MHz bandwidth)	±0.75 dB
   Gain variation (over full band)	±4 dB max.
   Image rejection	40 dB min.
   1 dB compression point (@ output)	0.0 dBm min.
   Control, Satellite A/B/C/D Selection	DiSEqC 1.0 (Sat A* = Hotbird 13° East, Sat B = ASTRA 19.2° East) * Default Satellite Reception
   Cross polarization isolation	22 dB min.
   Output VSWR	2.5 : 1
   In band spurious level	-60 dBm max.
   Current consumption	250 mA max. @ 11 V ~ 20 V
   Operating temperature	-30 °C  ~  +60 °C
   Output impedance	75 Ω
   Output connector type	F-Type (female)
   Recommended Dish Size	75 ~ 85 cm (F/D = 0.6)
   Weight	485 g
